存儲是目前IT產業發展的一大熱點，而RAID技術是構造高性能、海量存儲的基礎技術，也是構建網絡存儲的基礎技術。專家認為，磁盤陣列的性能優勢得益于磁盤運行的并行性，提高設備運行并行度可以提高磁盤的性能和數據安全性。

    20年來，RAID 推出了一系列級別，包括RAID 0、RAID 1、RAID 2、RAID 3、RAID4、RAID 5，以及各種組合如 RAID 0+1 等。其中最廣泛的包括RAID5與RAID10.但是一直以來，關于RAID5與RAID10的性能優劣的爭端還是非常多的，甚至很多人包括很多公司都那拿出了測試數據。而這些測試數據復雜難懂相互矛盾，更加讓用戶感到迷惑，不知道如何選擇。

    在這里，我將就這兩種RAID的內部運行原理來分析一下，看看我們?cè)谑裁辞闆r下應當適合選哪一種RAID方式。根據我的經驗與分析：象小io的數據庫類型操作，如ERP等等應用，建議采用RAID10，而大型文件存儲，數據倉庫，如醫療PACS系統、視頻編輯系統則從空間利用的角度，建議采用RAID5.下面請看詳細的性能對比：

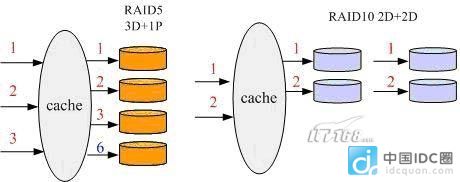

    為了方便對比，我這里拿同樣多驅動器的磁盤來做對比，RAID5選擇3D+1P的RAID方案，RAID10選擇2D+2D的Raid方案，分別如圖：

    那么，我們分析如下三個過程：讀，連續寫，隨機寫，但是，在介紹這三個過程之前，我需要介紹另外一個磁盤陣列中的重要概念：cache.

    磁盤讀寫速度的關鍵之一：Cache

    cache技術最近幾年，在磁盤存儲技術上，發展的非常迅速，作為高端存儲，cache已經是整個存儲的核心所在，就是中低端存儲，也有很大的cache存在，包括最簡單的RAID卡，一般都包含有幾十，甚至幾百兆的RAID cache.

    cache的主要作用是什么呢？作為緩存，cache的作用具體體現在讀與寫兩個不同的方面：作為寫，一般存儲陣列只要求數據寫到cache就算完成了寫操作，當寫cache的數據積累到一定程度，陣列才把數據刷到磁盤，可以實現批量的寫入。所以，陣列的寫是非�？焖俚摹Ｖ劣赾ache數據的保護，一般都依賴于鏡相與電池（或者是UPS）。

    cache在讀數據方面的作用一樣不可忽視，因?yàn)槿绻�所需要讀取的數據能在cache中命中的話，將大大減少磁盤尋道所需要的時間。因?yàn)榇疟P從開始尋道到找到數據，一般都在6ms以上，而這個時間，對于那些密集型I/O的應用可能不是太理想。但是，如果能在cache保存的數據中命中，一般響應時間則可以縮短在1ms以內。

    不要迷信存儲廠商的IOPS（每秒的io數）數據，他們可能全部在cache命中的基礎上做到的，但是實際上，你的cache命中率可能只有10%.

    介紹完cache，我們就可以解釋RAID5與RAID10在不同的模式下，工作效率問題了，那么我們來分別分析讀操作、連續寫和離散寫三方面的問題。

    讀操作方面的性能差異

    如我上文的介紹，磁盤陣列讀操作的關鍵更多的體現在cache的命中率上。所以，RAID5和RAID10在讀數據上面，他們基本是沒有差別的，除非是讀的數據能影響cache命中率，導致命中率不一樣。

    連續寫方面的性能差異

    連續寫的過程，一般表示寫入連續的大批量的數據，如媒體數據流，很大的文件等等。連續寫操作大多數產生于醫療PACS系統、高教圖書館系統、視頻編輯系統等等應用環境下。

    根據我本人的經驗，在連續寫操作過程，如果有寫cache存在，并且算法沒有問題的話，RAID5比RAID10甚至?xí)�更好一些，雖然也許并沒有太大的差別。（這里要假定存儲有一定大小足夠的寫cache，而且計算校驗的cpu不會出現瓶頸）。

    因?yàn)檫@個時候的RAID校驗是在cache中完成，如4塊盤的RAID5，可以先在內存中計算好校驗，同時寫入3個數據+1個校驗。而RAID10只能同時寫入2個數據+2個鏡相。

    如上圖所示，4塊盤的RAID5可以在同時間寫入1、2、3到cache，并且在cache計算好校驗之后，我這里假定是6（實際的校驗計算并不是這樣的，我這里僅僅是假設），同時把三個數據寫到磁盤。而4塊盤的RAID10不管cache是否存在，寫的時候，都是同時寫2個數據與2個鏡相。

    根據我前面對緩存原理的介紹，寫cache是可以緩存寫操作的，等到緩存寫數據積累到一定時期再寫到磁盤。但是，寫到磁盤陣列的過程是遲早也要發生的，所以RAID5與RAID10在連續寫的情況下，從緩存到磁盤的寫操作速度會有較小的區別。不過，如果不是連續性的強連續寫，只要不達到磁盤的寫極限，差別并不是太大。

    離散寫方面的性能差異

    這里可能會較難理解，但是，這一部分也是最重要的部分。企業中的絕大部分?jǐn)?shù)據庫應用，如ERP系統等等在數據寫入的時候其實都是離散寫。

    例如oracle 數據庫每次寫一個數據塊的數據，如8K；由于每次寫入的量不是很大，而且寫入的次數非常頻繁，因此聯機日志看起來會像是連續寫。但是因?yàn)椴槐ＷC能夠添滿RAID5的一個條帶（保證每張盤都能寫入），所以很多時候更加偏向于離散寫入。

    我們從上圖看一下離散寫的時候，RAID5與RAID10工作方式有什么不同。如上圖：我們假定要把一個數字2變成數字4，那么對于RAID5，實際發生了4次io：先讀出2與校驗6，可能發生讀命中然后在cache中計算新的校驗寫入新的數字4與新的校驗8

    如上圖我們可以看到：對于RAID10，同樣的單個操作，最終RAID10只需要2個io，而RAID5需要4個io.

    這里我忽略了RAID5在那兩個讀操作的時候，可能會發生讀命中操作的情況。也就是說，如果需要讀取的數據已經在cache中，可能是不需要4個io的。這也證明了cache對RAID5 的重要性，不僅僅是計算校驗需要，而且對性能的提升尤為重要。我本人曾經測試過，在RAID5的陣列中，如果關閉寫cache，RAID5的性能將差很多倍。

    當然，我并不是說cache對RAID10就不重要了，因?yàn)閷懢彌_，讀命中等，都是提高速度的關鍵所在，不過的是，RAID10對cache的依賴性沒有RAID5那么明顯而已。

    到這里，大家應當也大致明白了RAID5與RAID10的原理與差別了，一般來說，象小io的數據庫類型操作，建議采用RAID10，而大型文件存儲，數據倉庫，則從空間利用的角度，可以采用RAID5.
