五、風扇架與散熱方式。

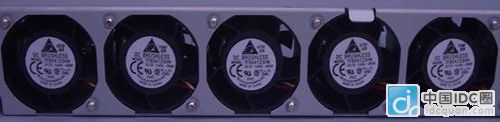

　　在硬盤架的左側，是整機的散熱風扇位置，長29cm的風扇架上，可安裝七個4028的風扇。標配五個4028風扇已經足夠散熱需要，預留的兩個空位，是為了方便加PCI卡的用戶。因?yàn)楹竺鎯蓚�(gè)風扇位置剛剛好對應著PCI插槽。

　　4028風扇采用的是臺達TFB0412型號，4個葉片能提供10000轉/秒的強勁風力。就算使用四個硬盤，也能提供足夠散熱系數。

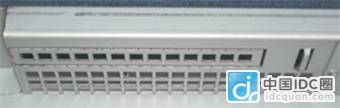

　　另外，在機箱兩側都設有三段100mm*15mm的散熱網，加前面板及后窗的散熱網。整個機箱氣流流通性極佳。使用時根本不用考慮熱量散發的問題。

　　六、主板位

　　S1430機箱能兼容多種ATX主板。不管服務器主板還是普通PC主板。都有合適的孔位來安裝。值得贊揚的是，S1430的主板螺絲位除幾個基本位，其它位置全部采用半高孔，防止大家在安裝不同主板的時候，頂住主板造成短路現象。如果剛好主板螺絲位在半高孔位置，在隨機箱附帶的螺絲包里，有增高柱，可自行調節安裝。這是我們發現的第三個貼心設計。

　　而后窗，就是我們所說的后擋板，可以自由拆解，據說后窗板可以定制，這樣就更能方便使用者的靈活調動。這對于用戶來講，也算是一個服務質量的體現。

　　在主板位下方，則是PCI插槽，對于1U機箱來講，傳統的豎插PCI槽肯定無法安裝，而目前市面上的PCI卡也沒有能做到1U高度的。所以轉接卡成了必然之選。圖為S1430機箱的PCI卡位�？梢钥吹�，插槽與主板距離較近，這就解釋了前面所說，風扇位預留的問題，貼合較緊的PCI卡產生的熱量可以通過擴展的兩個風扇來實現。
